弊社の敷地には、第一工場、第二工場、第三工場および5つの塗装テントブースがあり、あらゆる形状､鋼板､鋼材･大小鋼構造物をショットブラスト加工など行う一次表面処理から重防食塗装などの特殊防錆加工を一貫してできる総合防錆加工工場があります。
全ての工程を一貫して加工できるからこそ、どこよりも納期が早く、連携の取れた施工が行えます。
facility工場加工・設備紹介
工場建屋・施設概要
工場敷地寸法：W100m×L269.19m
エ場敷地面積/26,919㎡
| 第一工場〈ショットブラスト工場〉 | 寸法W30m×L92m×H10m 面積2,760㎡ |
|---|---|
| 第二工場〈エアーブラスト工場〉 | 寸法W15m×L66m×H11m 面積990㎡ |
| 第三工場〈重防食・特殊塗装工場〉 | 寸法W15m×L66m×H10m 面積495㎡ |
| 第一塗装テントブース | 寸法W10m×L40m×H6m 面積400㎡ クレーン併設 |
| 第二塗装テントブース | 寸法W12m×L36m×H6m 面積432㎡ クレーン併設 |
| 第三塗装テントブース | 寸法W12m×L50m×H6m 面積810㎡ クレーン併設 |
| 第四塗装テントブース | 寸法W22m×L53m×H6m 面積1,760㎡ |
| 第五塗装テントブース | 寸法W20m×L40m×H6m 面積1,760㎡ クレーン併設 |
| 屋外鋼材ストックヤード | 面積8,240㎡ クレーン併設 |

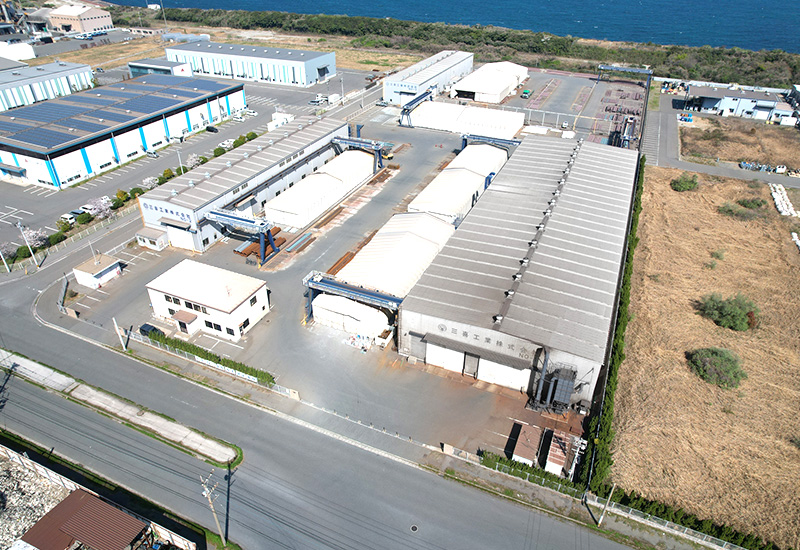

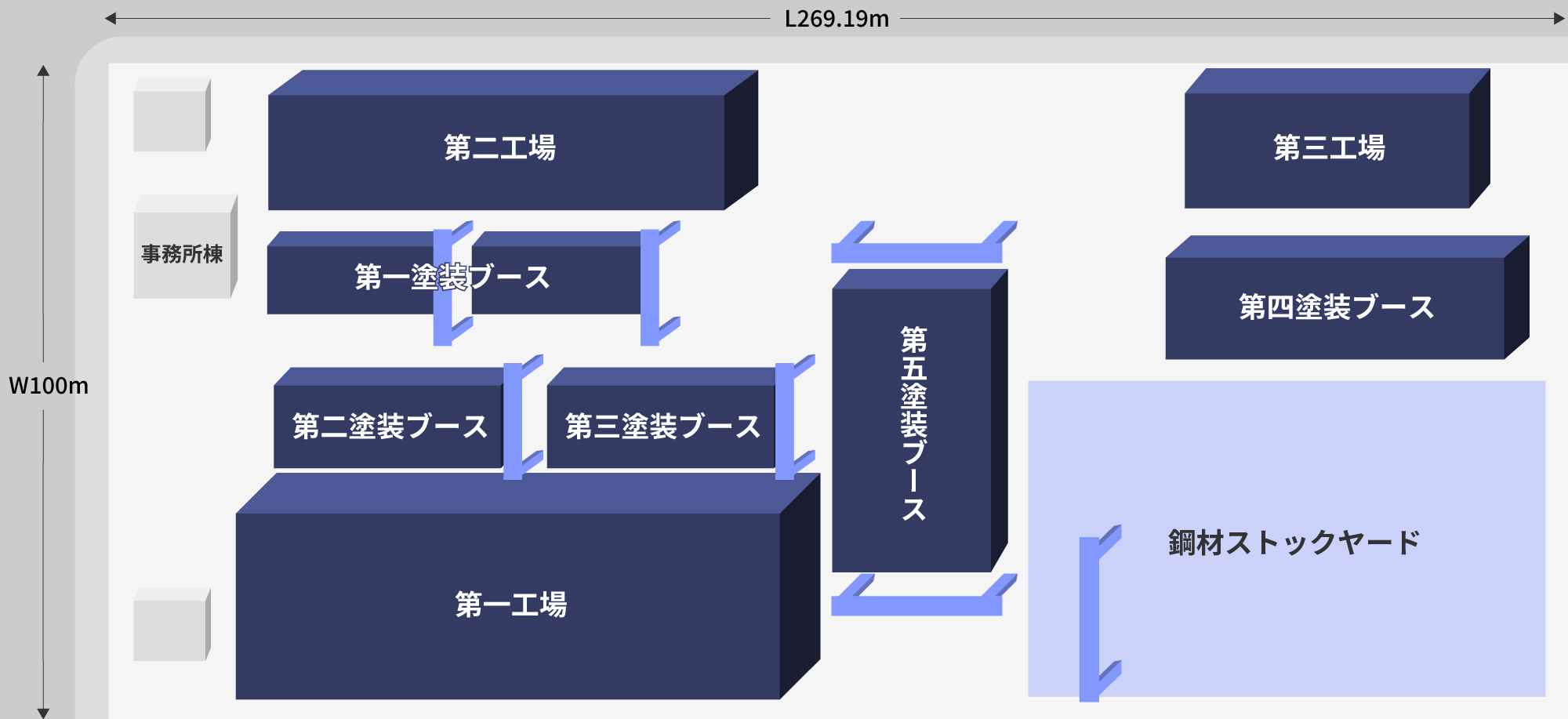

全体図

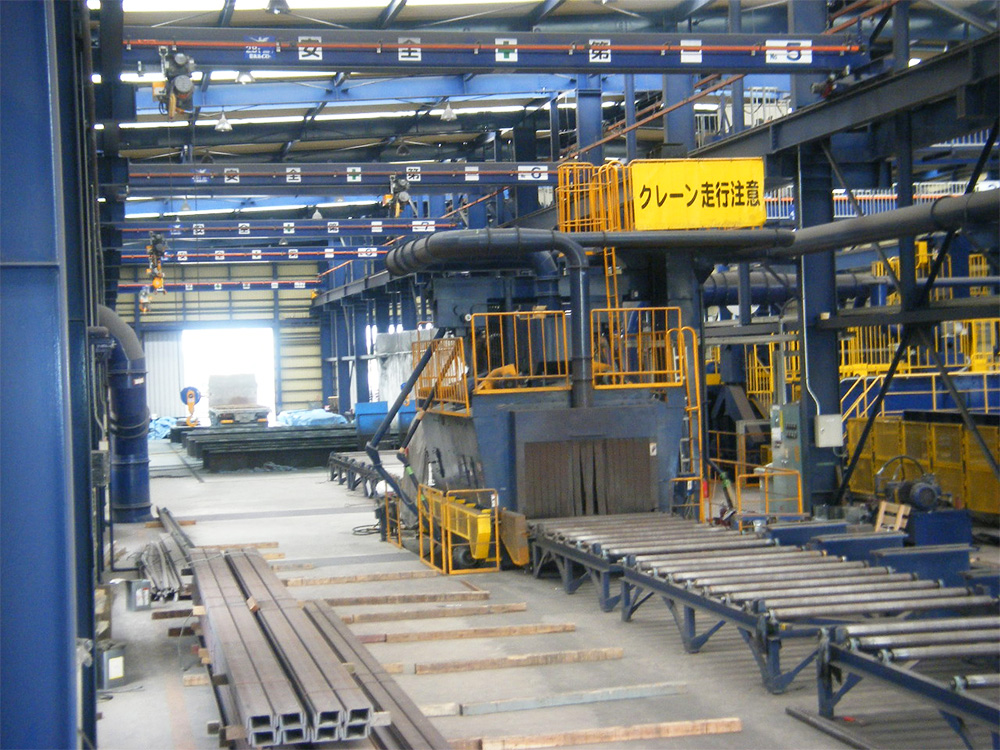

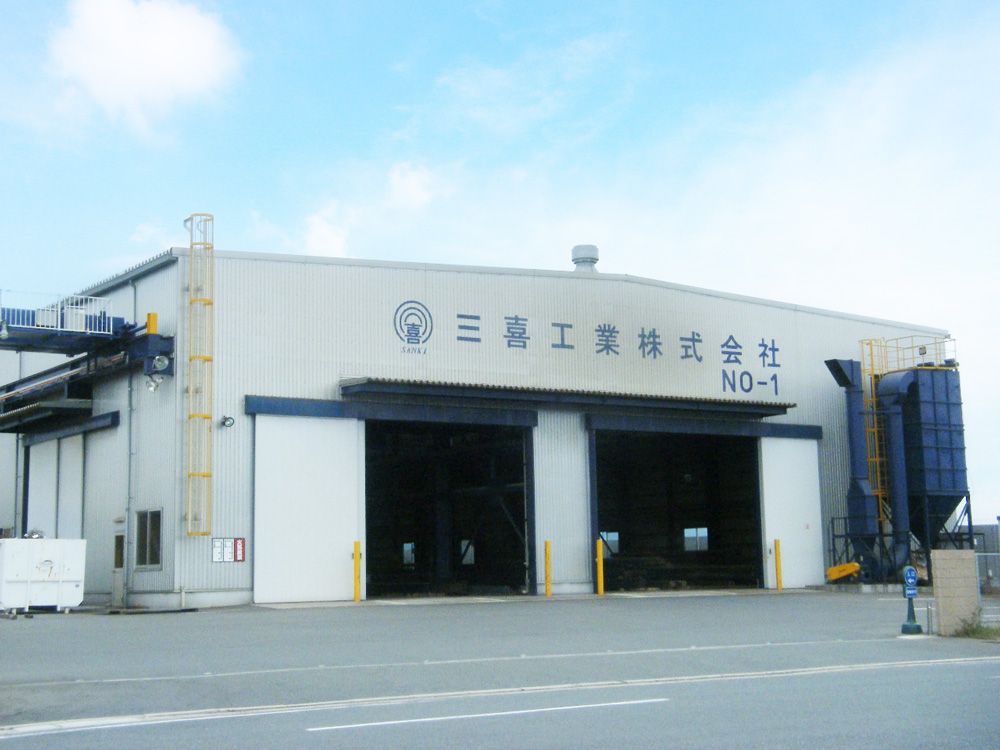

第一工場
ショットブラストラインにて、あらゆる形状の鋼材や広巾鋼板を小ロットの加工から大量生産まで可能な工場です。

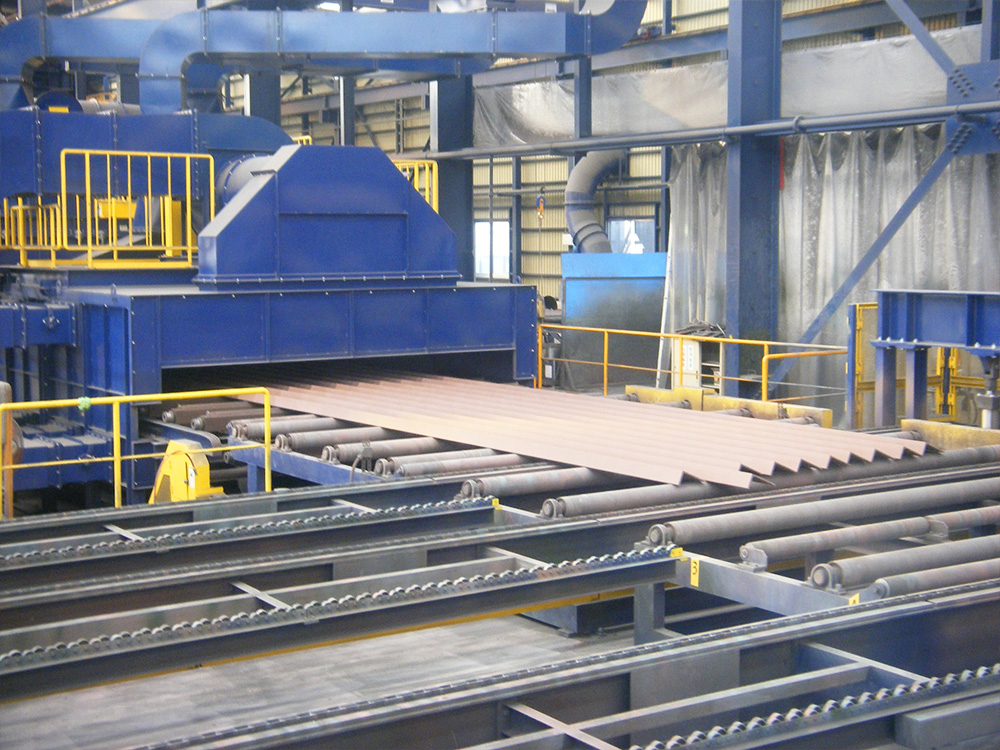

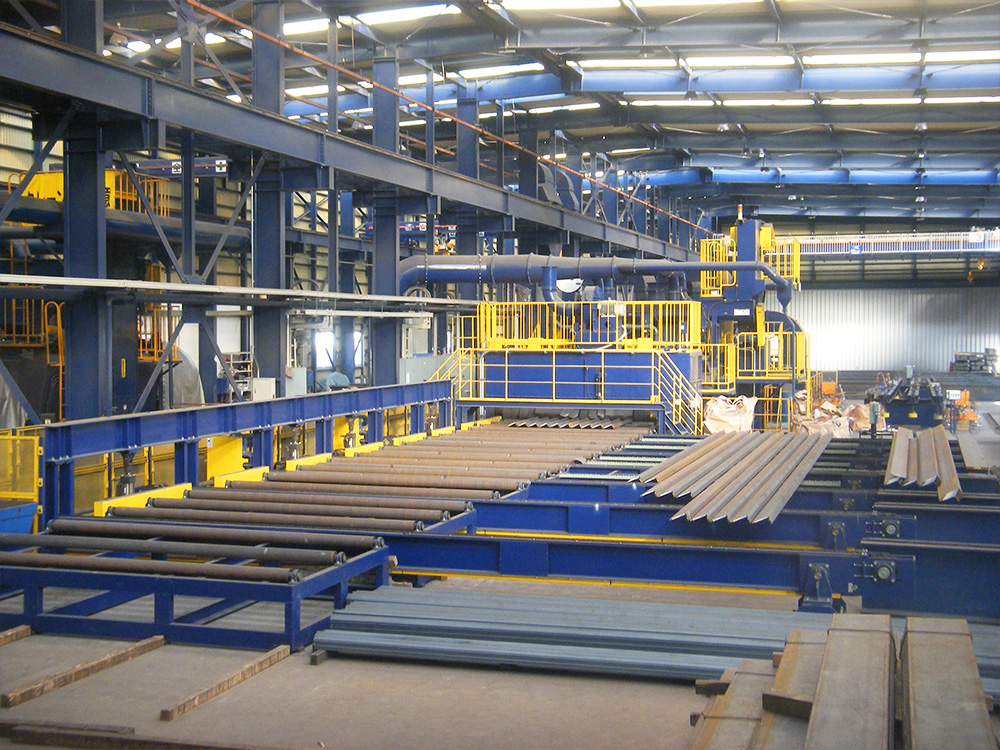

全自動ショットプライマーコンベアー設備
W3,500mm×H200mm×L25,000mm
加工処理スピード
min/0.1ｍ～10m
ワークサイズ
H（3.2mm～200mm）×W3,500mm×L25,000mm
加工能力
月産/6,000t

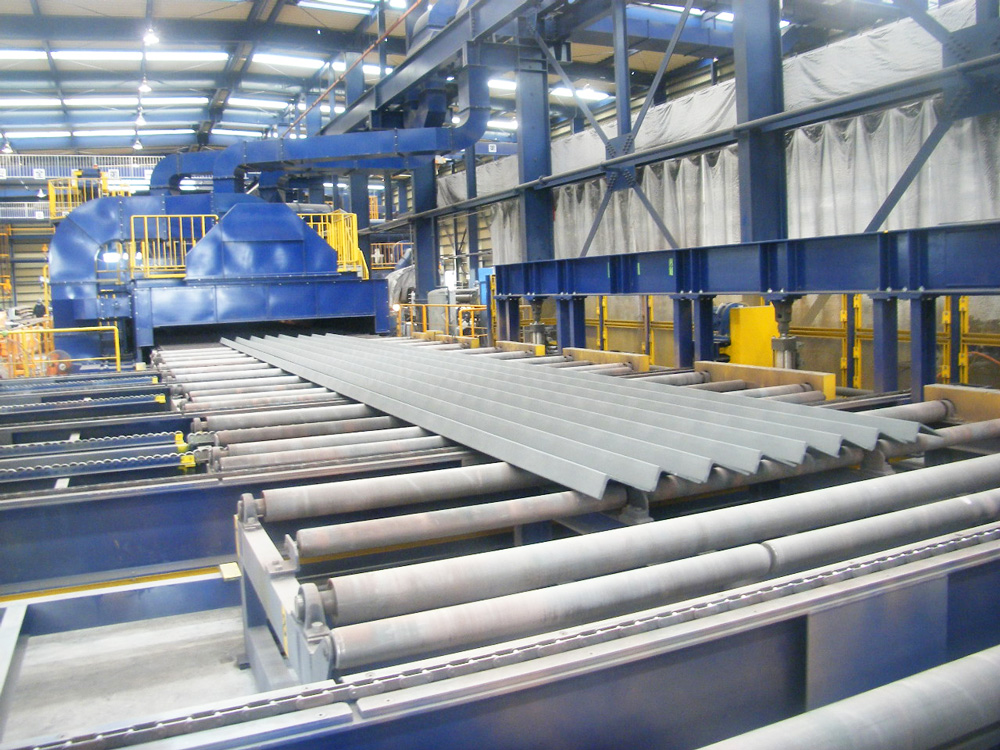

万能型ショットコンベアーブラスト機
W1,600mm×H1,000mm×L25,000mm
加工処理スピード
min/0.1ｍ～6m
ワークサイズ
H（3.2mm～1000mm）×W1,600mm×L25,000mm
加工能力
月産/2,000t

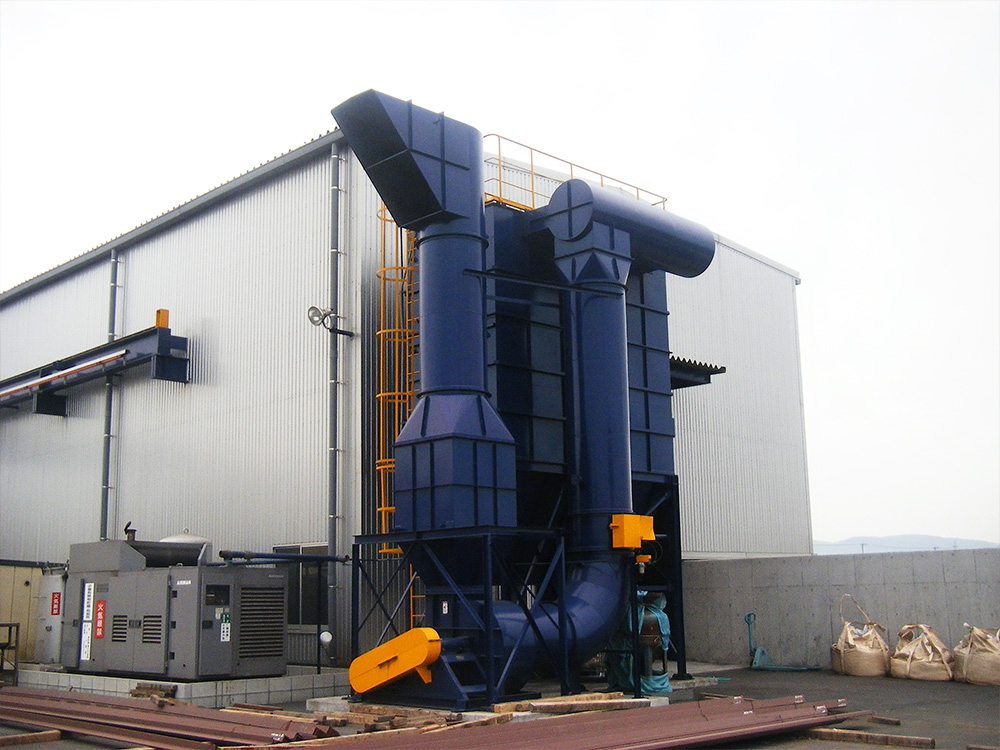

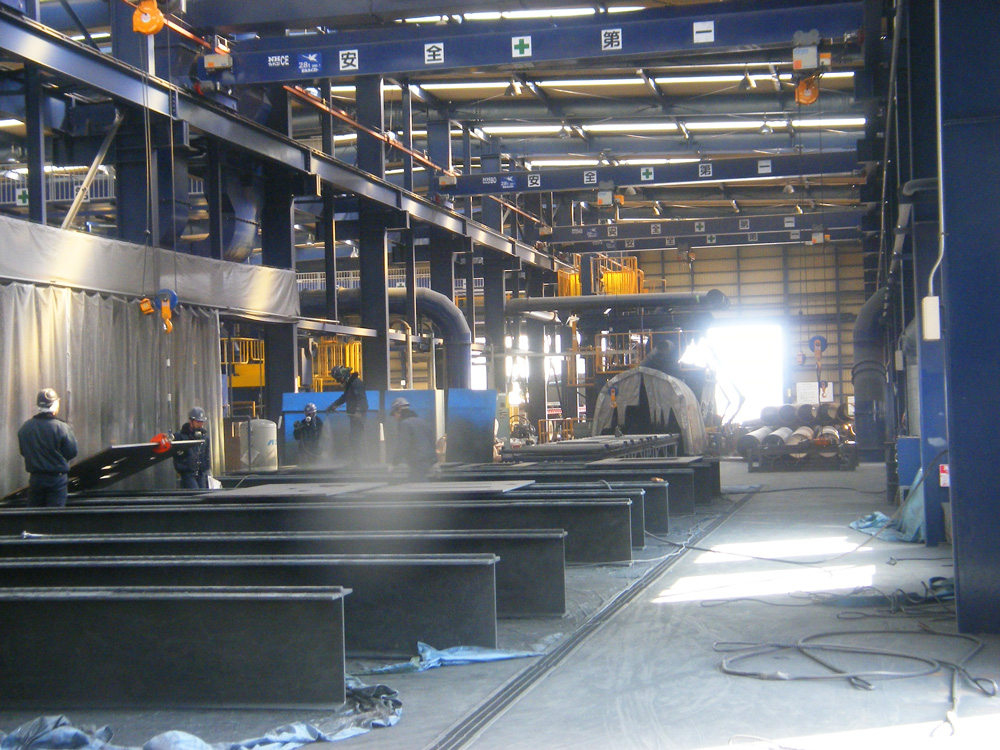

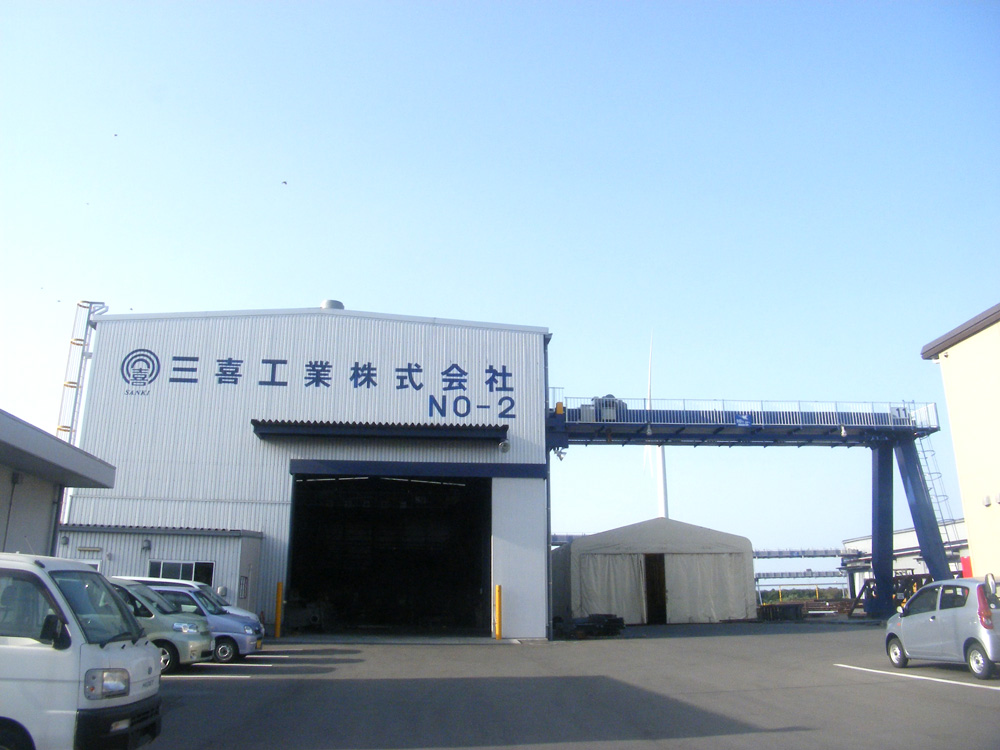

第二工場
工場内に大型ブラスト室と最新鋭エアーブラスト設備、大型天井クレーンを設備し、屋外には稼動テント式塗装ブースと大型橋脚クレーンを設備しています。そうすることにより天候に左右されず、尚且つ様々な用途に合わせて加工ができる工場です。

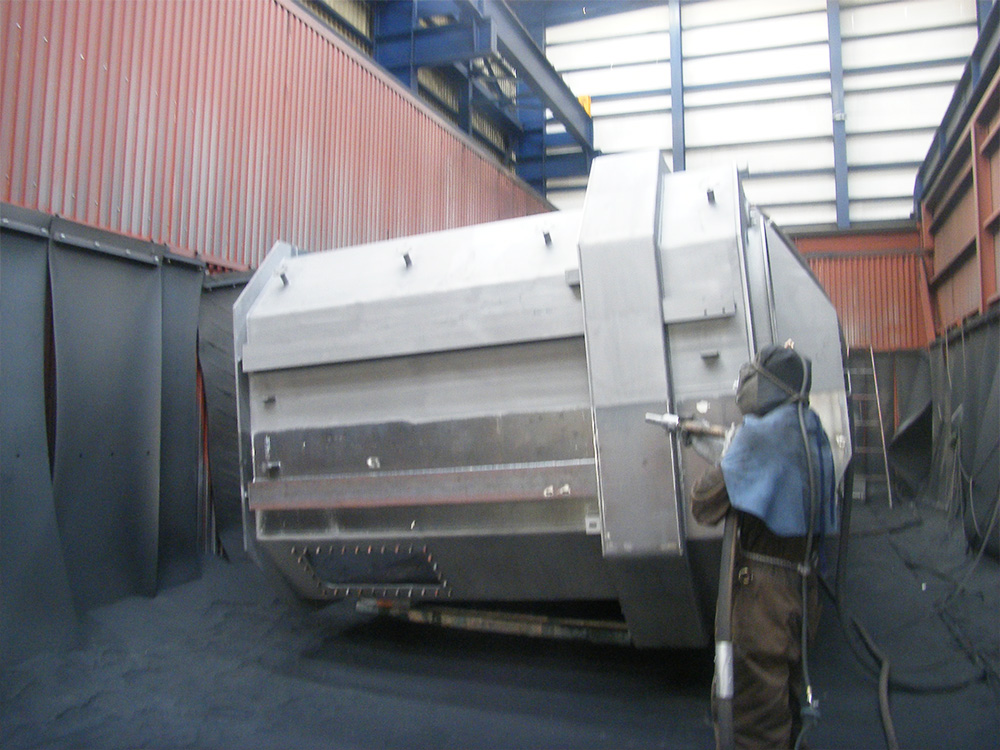

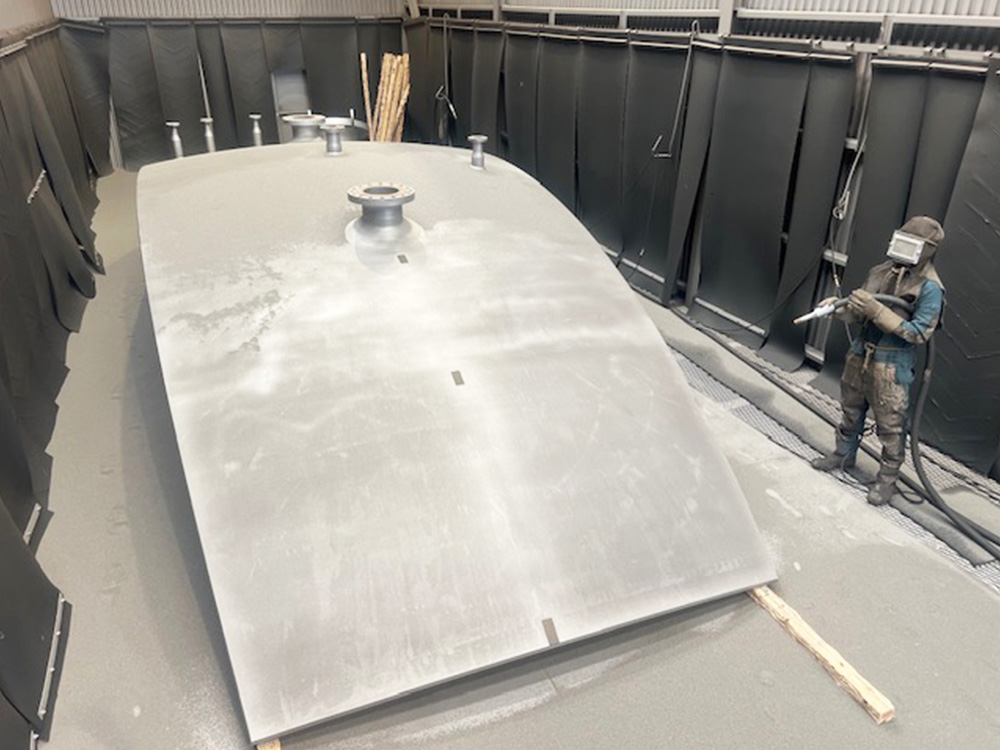

ブラスト室
ブラスト室大きさ
W5,500mm×H5,000mm×L20,000mm
ワークサイズ～
W5,000mm×H4,000mm×L18,000mm

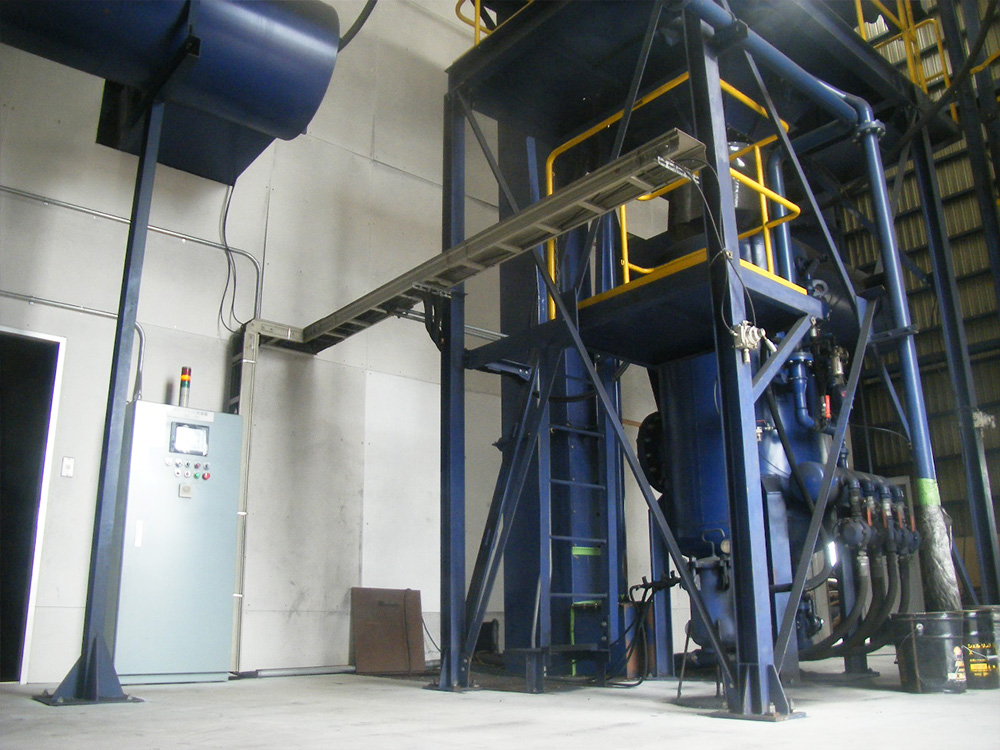

コンピューター制御エアーブラスト機
加工能力
月産/25,000㎡

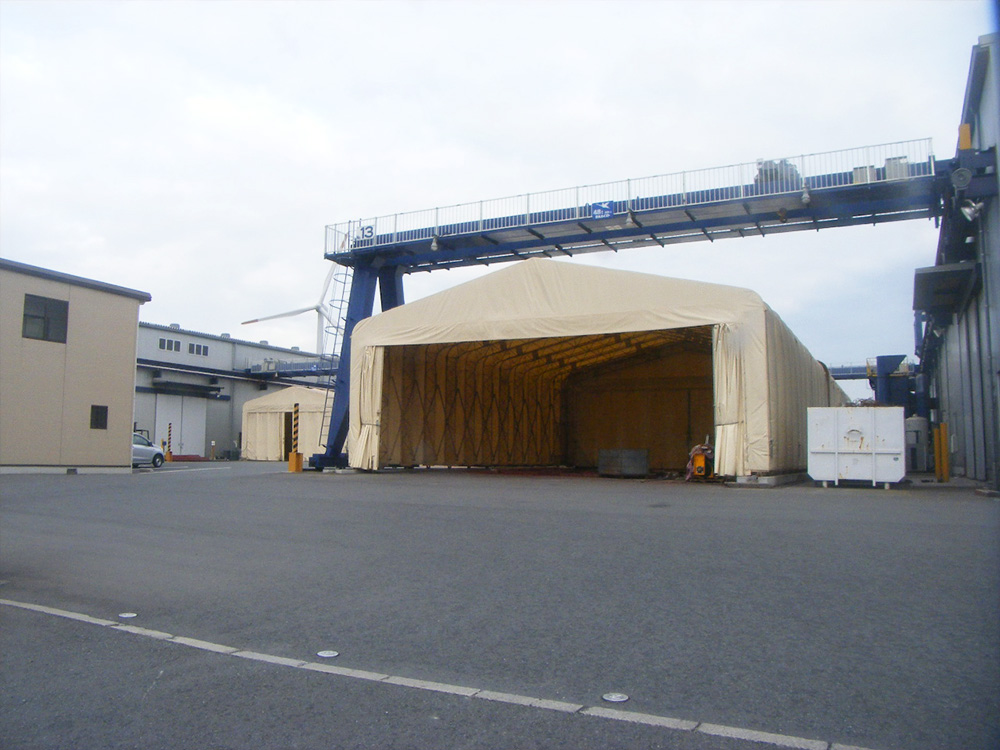

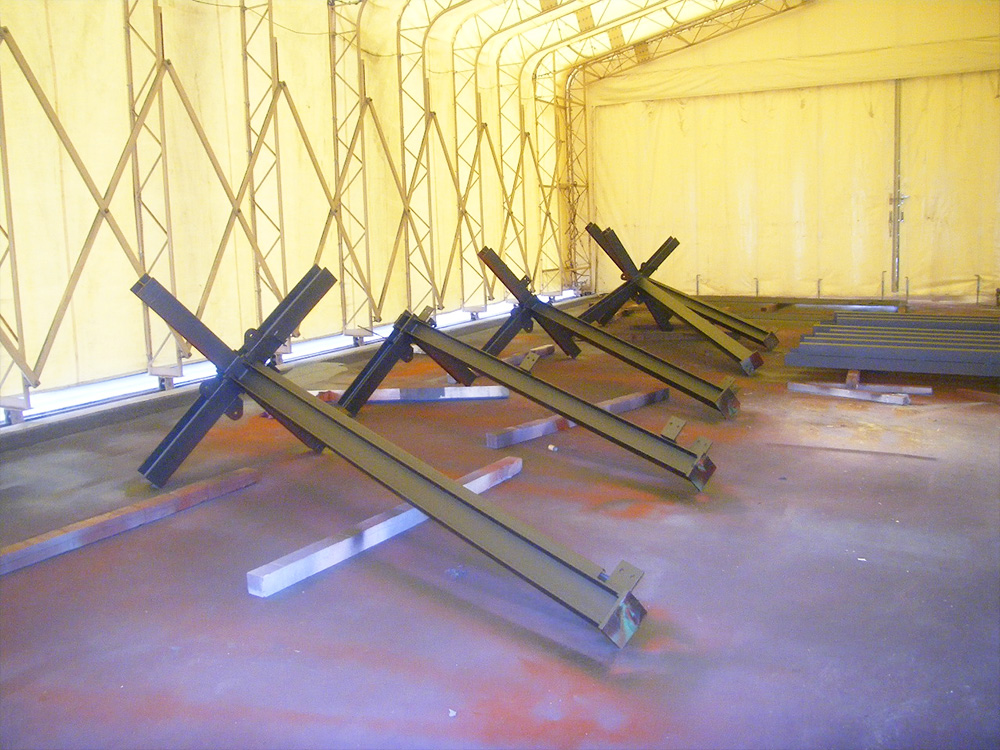

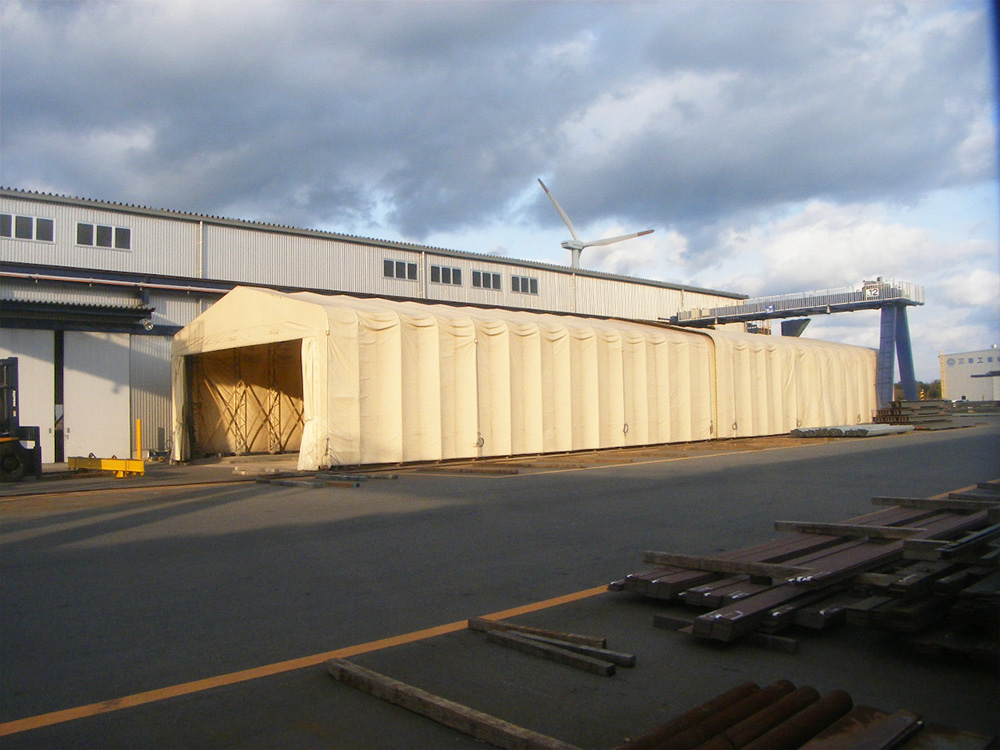

テント式塗装ブース
W10,000mm×H5,000mm×L40,000mm
W12,000mm×H5,000mm×L36,000mm
W12,000mm×H6,000mm×L50,000mm
W22,000mm×H6,000mm×L53,000mm
W20,000mm×H6,000mm×L40,000mm
加工能力
月産/35,000㎡

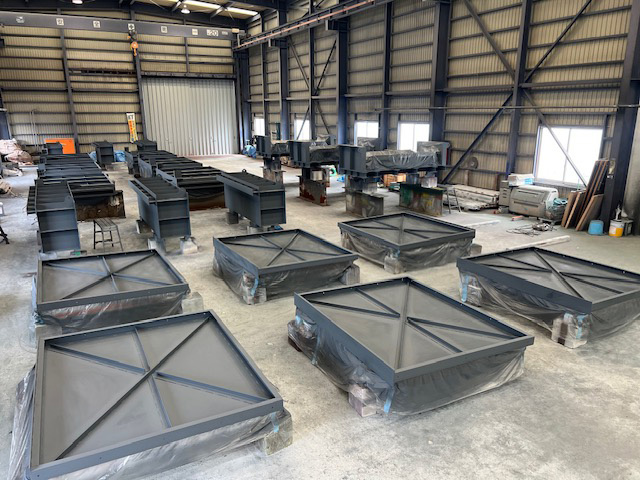

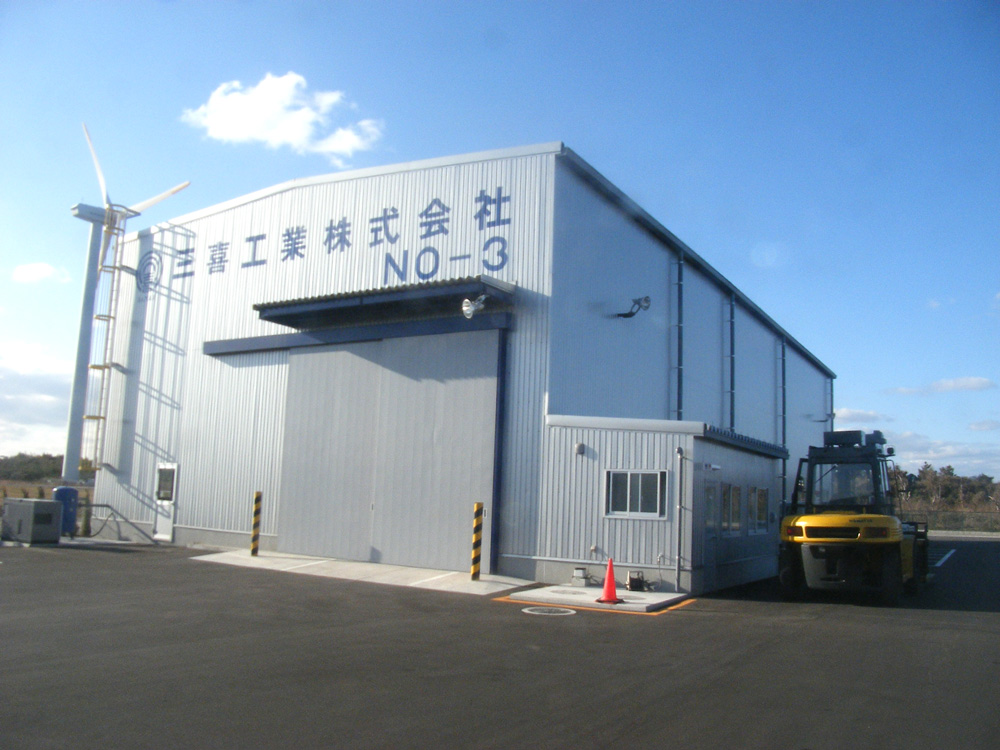

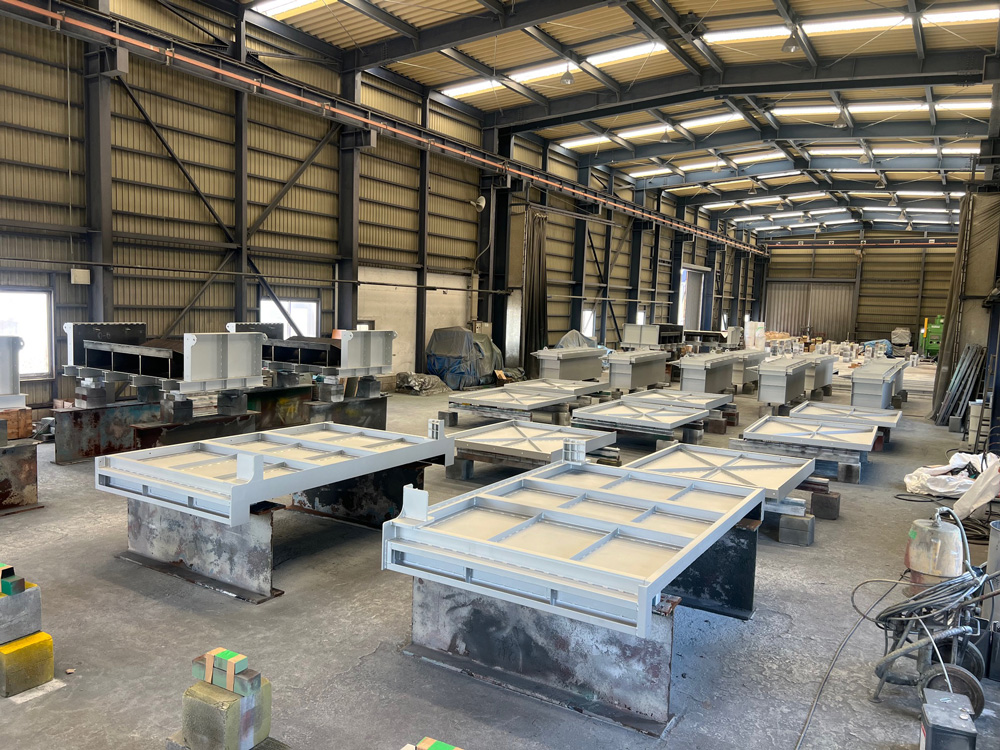

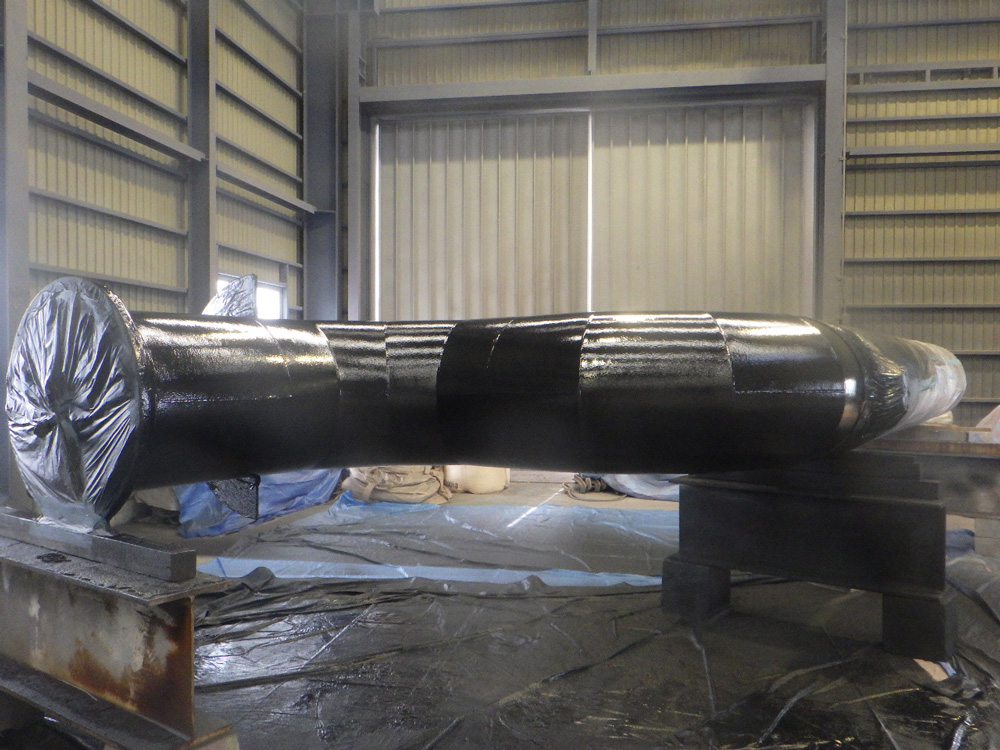

第三工場（重防食・特殊塗装工場）
天井クレーン設備を配置した重防食・特殊塗装工場となっております。
第3工場隣には、鋼材・製品塗装加工品の小ロット一時預かりから長期大量保管が可能、また陸上・海上輸送も行える大型鋼材ストック基地がございます。
工場寸法
W15,000mm×H10,000mm×L66,000mm
クレーン設備
天井式クレーン2.8t 3基

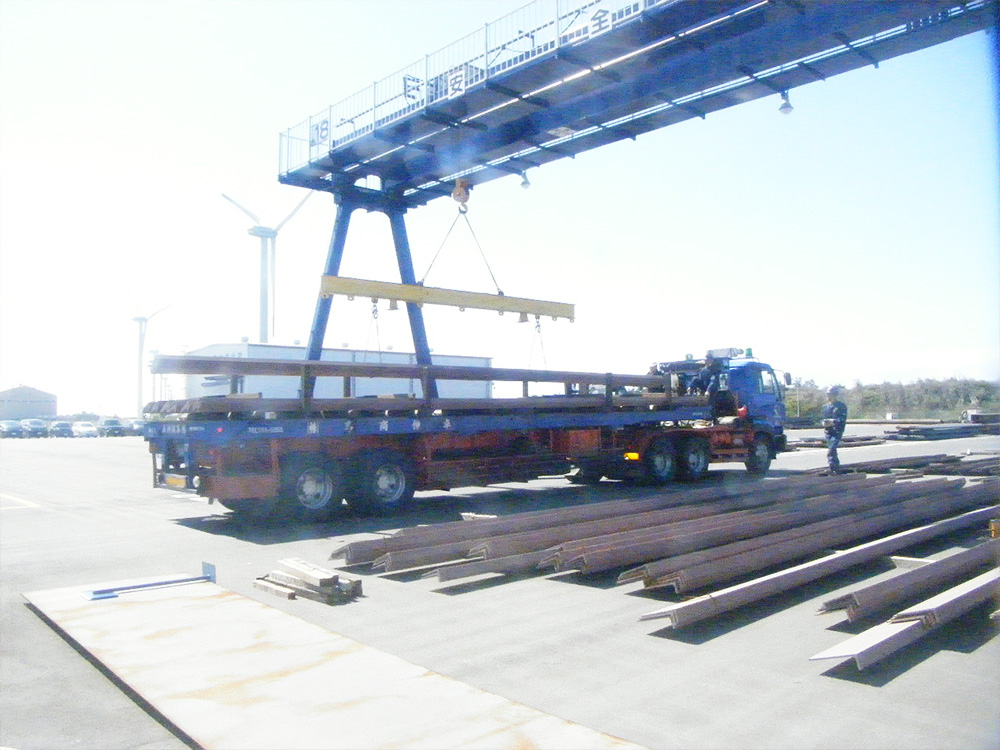

クレーンヤード
クレーン設備
橋脚型クレーン4.8t 4基
ヤード面積
4,240㎡

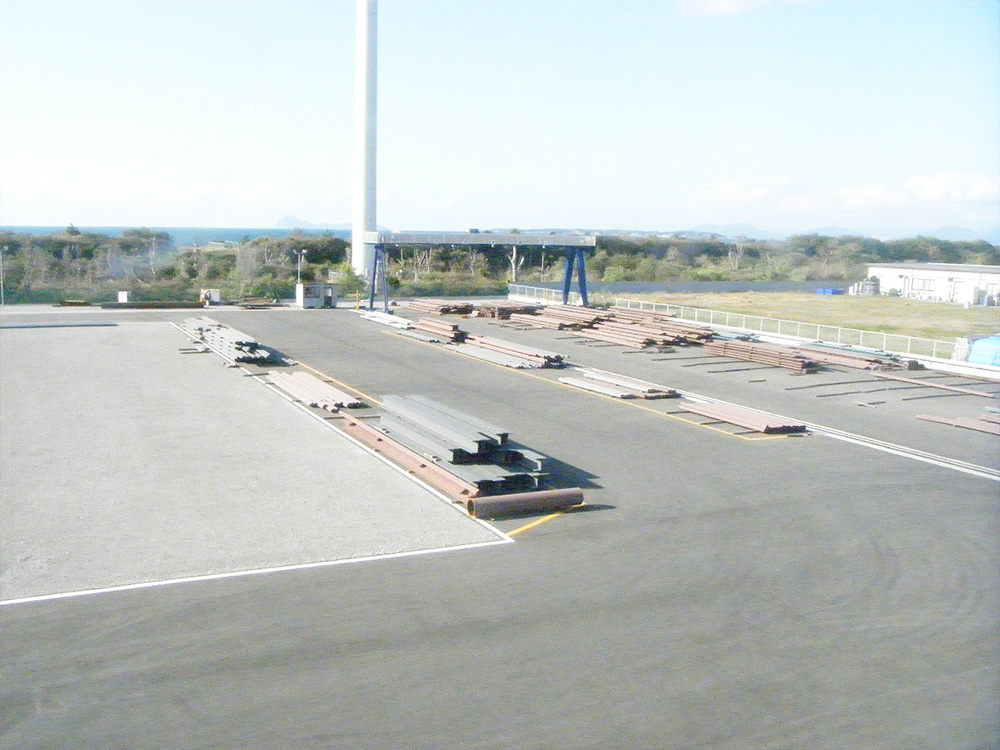

屋外ヤード
重機設備
12tフォークリフト 1台
8tフォークリフト 1台
ヤード面積
4,000㎡

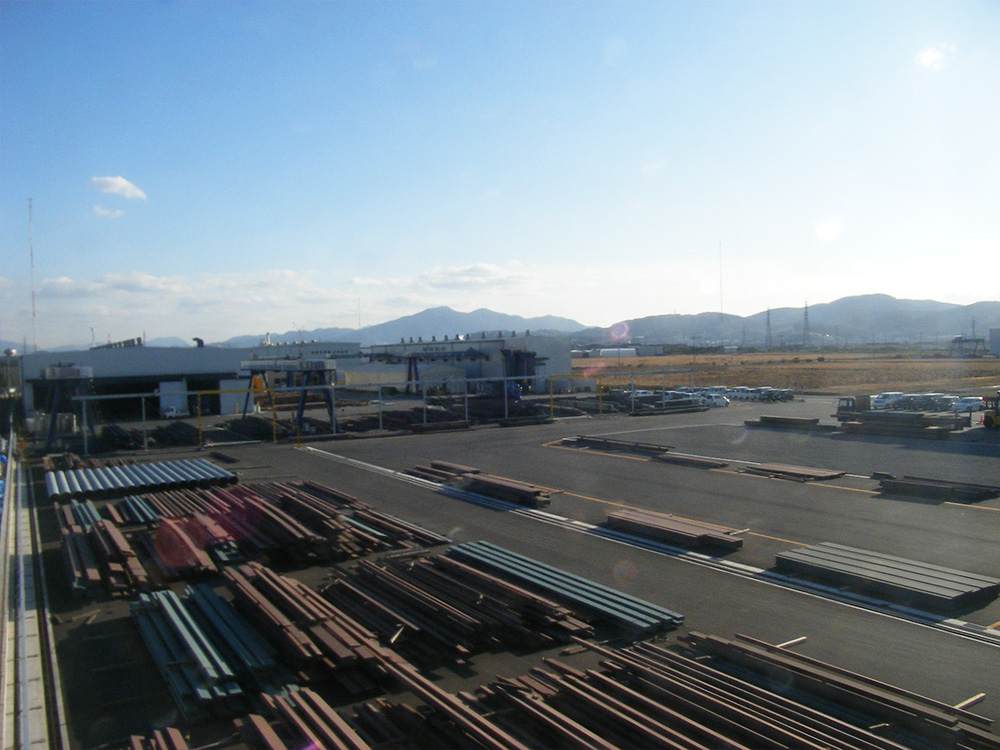

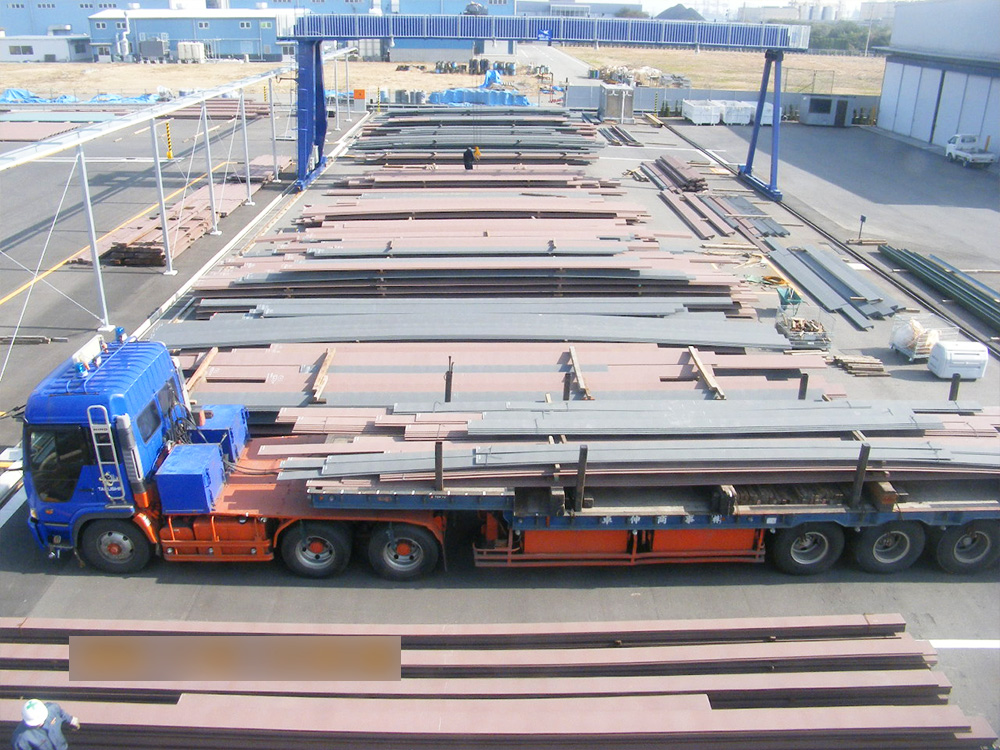

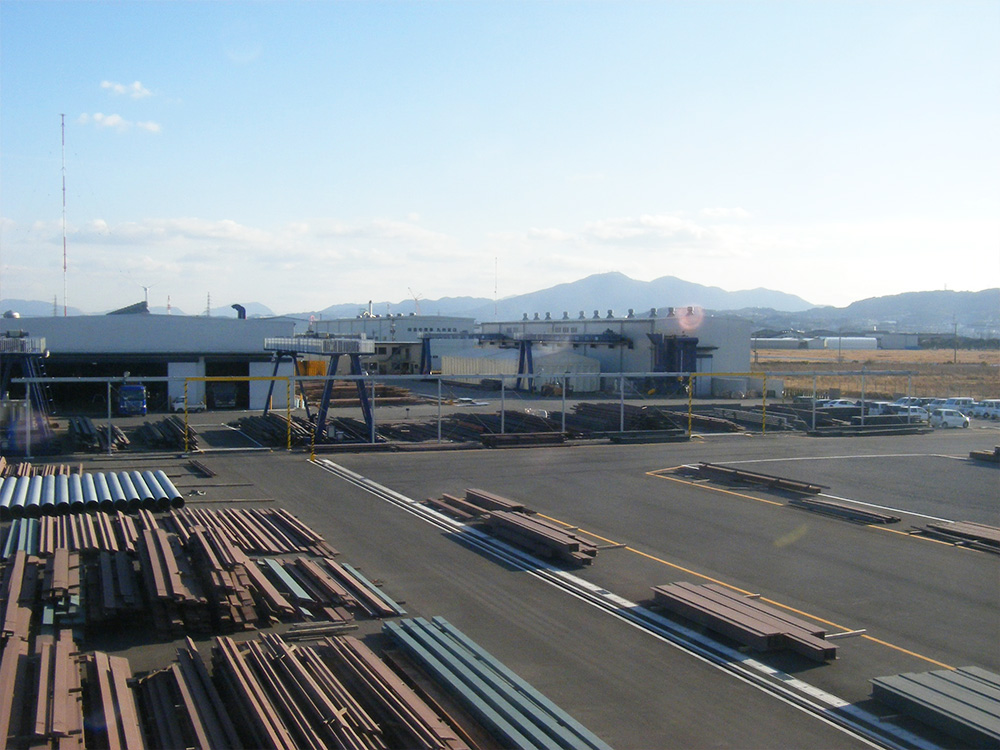

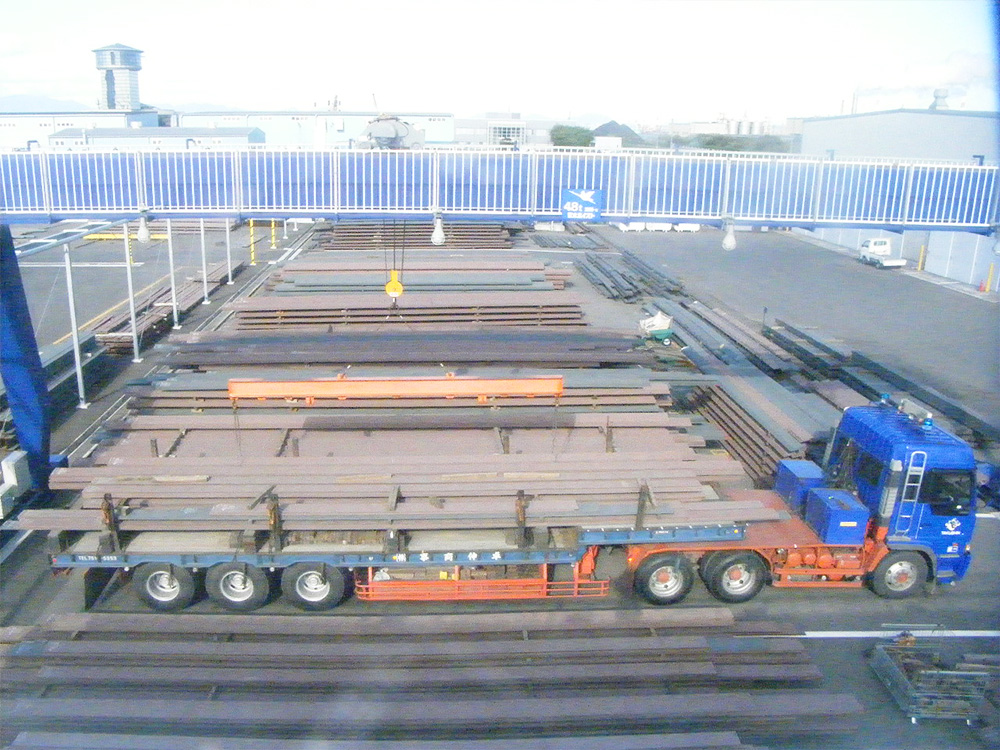

ストックヤード
ストックヤード扱量
月間/12,000t
factory工場概要
弊社の総合工場は西日本トップクラスの規模を誇り、最新鋭の設備を完備しています。全自動ショットプライマーコンベアー、万能型ブラスト機、エアーブラスト設備などを完備しており、効率的で高精度な加工が可能です。また、大型製品や構造物に対応するため、大型ブラスト室や屋外稼動テント式塗装ブースを備えております。重量物の移動や組み立てには、大型天井クレーンや橋脚クレーンを活用し、安全かつスムーズに作業を進めることができます。これらの大規模な設備と広大な敷地により、精度の高い一貫した加工が可能となり、信頼性の高い製品を提供し続けています。
主要加工・荷役設備概要
- 全自動ショットプライマーコンベア設備
- 万能型ショットコンベアブラスト機
- 可動式密閉型ブラスト室2室
- コンピューター制御エアーブラスト設備
- 全自動投射材回収コンベア設備
- 鋼管内面研掃機
- 鋼管内面塗装機
- 動力式バキュームリフト2基
- 永磁式リフティングマグネット3基
- 反転機2基
- 天井クレーン10トン2基4.8トン4基2.8トン8基
- 脚橋クレーン10トン2基4.8トン5基
- フォークリフト12トン1台8トン１台2.5トン2台
